BG-CFRP預應力碳纖維板
邦固技術：預應力碳纖維板加固技術設計、材料、施工一站式服務； 詳情咨詢：15151369366，微信同號   產品介紹 預應力碳纖維板加固系統，由預應力碳纖維板和兩端錨具組成，通過兩端錨具夾片夾持后張拉向預應力碳板施加預應力，并通過支座將預應力碳板錨固在混凝土上，在結構受彎拉方向對混凝土施加預應力，縮小結構的裂縫寬度，大幅提高梁板的抗彎承載能力，實現對結構的主動加固。

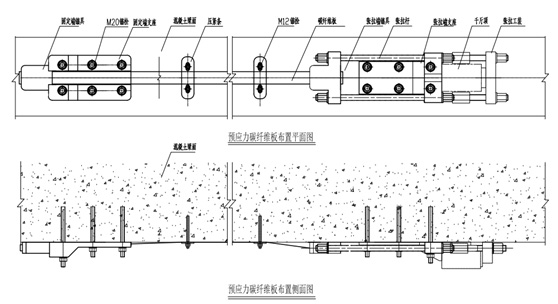

產品構造圖樣

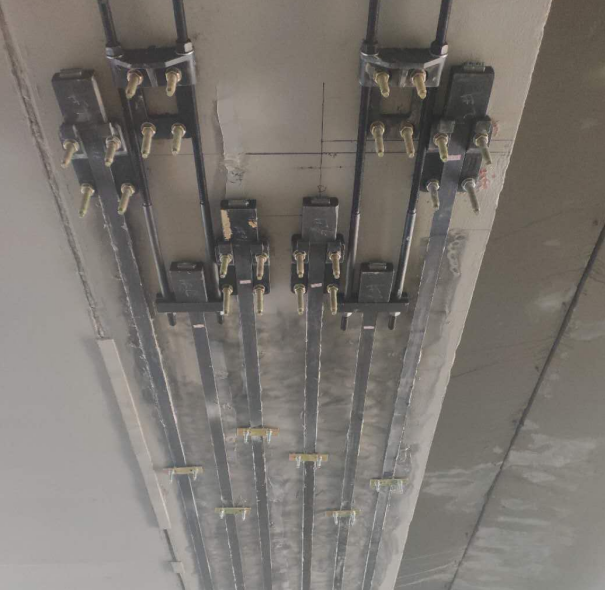

應用范圍 橋梁：提高承載力，板梁、箱梁、T梁抗彎補強 工業、民用建筑：大跨度結構，板的抗彎補強，裂縫控制
產品特性 充分發揮碳纖維的高強性能，實現主動加固，解決應力滯后問題 減小構件撓度，大幅提高結構承載力，加固效率高 錨具采用楔形自鎖原理，其錨固性能可靠，錨固效率系數高 不受結構膠老化影響，安全耐久性更好 自重輕、防腐性能佳，安裝簡便 加固空心板梁、箱梁、T梁等構件時，無需中斷交通 可進行二次張拉，便于后期維護
儲存運輸 干燥、陰涼的環境中儲存，避免雨淋或暴曬，避免與尖銳物體磕碰 運輸及儲存過程中不得受擠壓、雨淋及暴曬，以免碳纖維受損 碳纖維板具有導電性，必須小心周?chē)碾娖饔镁?/span>

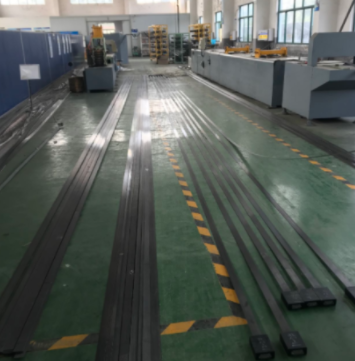

碳纖維板規格
技術參數
（1）搭設作業平臺：預應力碳板加固施工作業平臺宜采用落地支架或高空吊架施工。 （2）施工準備：施工前應對粘貼部位混凝土表層混凝土的表層含水率及所處環境溫度進行準確測量，含水率>4%，環境溫度<5℃，則應采取措施。按設計圖紙在橋梁加固部位放線和精確定位，確保錨固端與張拉端處于于同一條直線上。安裝后的中心同軸線允許誤差為±5mm，角度允許誤差≤0.1°。 （3）基礎清理找平：用砂輪機將碳板分布位置及兩側各 2～3cm 范圍內梁體表面碳化層打磨掉并形成垂直碳板長度方向的紋理。表面平整度小于,2mm/5m。若有裂縫，應先修補，然后用修補材料修復平整。并保證混凝土保護層厚度不小于 15mm。 （4）化學錨栓打孔、植筋： （a）錨固區打孔植筋：用電錘在錨固區及張拉區按放樣位置各鉆 6 個植筋孔，植入所需化學錨栓，鉆孔直徑、鉆孔深度按相應規格化學錨栓要求。 （b）壓板打孔植筋：按圖紙在每處壓板位置植入 2 顆 M10 化學錨栓或設計要求的錨栓，M10 化學錨栓鉆孔直徑為φ12mm，鉆孔深度為 90mm。 （5）張拉碳纖維板 （a）檢查碳纖維板是否合格，重點檢查碳板是否有損壞，碳板垂直度是否滿足要求； （b）對碳纖維板預先張拉，張拉力控制為10%左右，遇到問題及時調整；如果符合要求，則放下碳纖維板進入下道工序。 （c）用丙酮將碳纖維板及與板接觸混凝土構件表面擦洗干凈，去掉碳纖維表面及混凝土構件表面的油污及其他雜物； （d）在碳纖維板表面涂抹碳板膠，在混凝土構件接觸面上也涂抹一層厚 2mm，與碳纖維板板等寬度的碳板膠；涂抹碳板膠時，必須采用塑料材質刮板，嚴禁使用金屬刮板或刮刀，避免刮傷碳纖維板。 （e）安裝固定端、張拉端錨具，連接張拉螺桿并安放千斤頂，確保千斤頂中線與碳纖維板的中心延長線重合，注意千斤頂活塞移動面向外側； （f）按圖紙設計張拉力， 張拉預應力碳纖維板；張拉時建議分六級張拉，先 10%、30%、50%、70%、 90%、 100%；為了減少預應力的損失，施工時對碳纖維板采用超張拉3%,達到103%； （g）施加預應力時，應均勻穩定地驅動千斤頂，切勿用力過猛或張拉速度過快。 （h）每一級張拉結束后用扳手擰緊螺帽，每一級之間持荷 2 分鐘，記錄張拉端夾具的位置，比較實測值與計算值之間的偏差； （i）預應力施加到 100%，并持荷 5 分鐘進行觀察，無異常后方可進入后序工作； （j）在張拉過程中，如需對張拉系統進行微調，須先卸載千斤頂后方可進行，嚴禁在持荷狀態下對系統人為施加外力進行調整； （k）張拉時，若千斤頂行程不夠，先將張拉桿上靠近張拉端支座后的螺母鎖緊，卸載千斤頂，再重新張拉碳纖維板至設計張拉力； （l）在張拉碳纖維板的過程中，應對混凝土梁體進行觀測，無異常情況后方可進行下一步的張拉工作， 否則應停止張拉并分析原因； （m）將現場實測的碳纖維板的伸長量與理論計算的伸長量進行對比分析，計算誤差量，誤差量應控制在±6%的范圍內； （n）張拉結束后用雙螺帽固定死張拉螺桿，卸除千斤頂，拆除張拉工裝，支座及錨具作為永久構件，長期保留； （6）安裝壓板：張拉到設計噸位，持荷滿 5min 且觀察力值穩定后，方可拆除張拉設備，再按照粘貼鋼板工藝安裝壓板作業。 （7）碳板及表面防護：張拉完成后對碳板表面涂抹防腐涂料（聚硫環氧樹脂、聚氨酯面漆等），對兩端錨具表面涂抹防腐涂料（聚硫環氧樹脂、聚氨酯面漆、冷噴鋅、砂漿封錨等）。
|
